Actuadores lineales: guía 2025 completa para la industria, la domótica y tus proyectos DIY
El mercado mundial de actuadores eléctricos superará los USD 3,9 mil millones en 2033, impulsado por la automatización y la Industria 4.0 globalgrowthinsights.com. En Chile, la minería, la energía solar y la logística ya los integran a diario. A continuación encontrarás todo lo que necesitas saber para elegir (o fabricar) el tuyo.
Índice rápido
-
¿Qué es un actuador lineal?
-
Tipos y comparativa
-
Criterios de selección paso a paso
-
Aplicaciones en Chile y el mundo
-
Proyecto DIY: actuador lineal de 1000 N con motor paso a paso
-
Proveedores y precios de referencia en Chile
-
Tendencias 2025-2030
-
Conclusiones y próximos pasos
1. ¿Qué es un actuador lineal?
Un actuador lineal convierte energía (eléctrica, hidráulica o neumática) en desplazamiento rectilíneo. Suele usar un tornillo, un pistón o una correa para transformar la rotación del motor en movimiento lineal continuo.

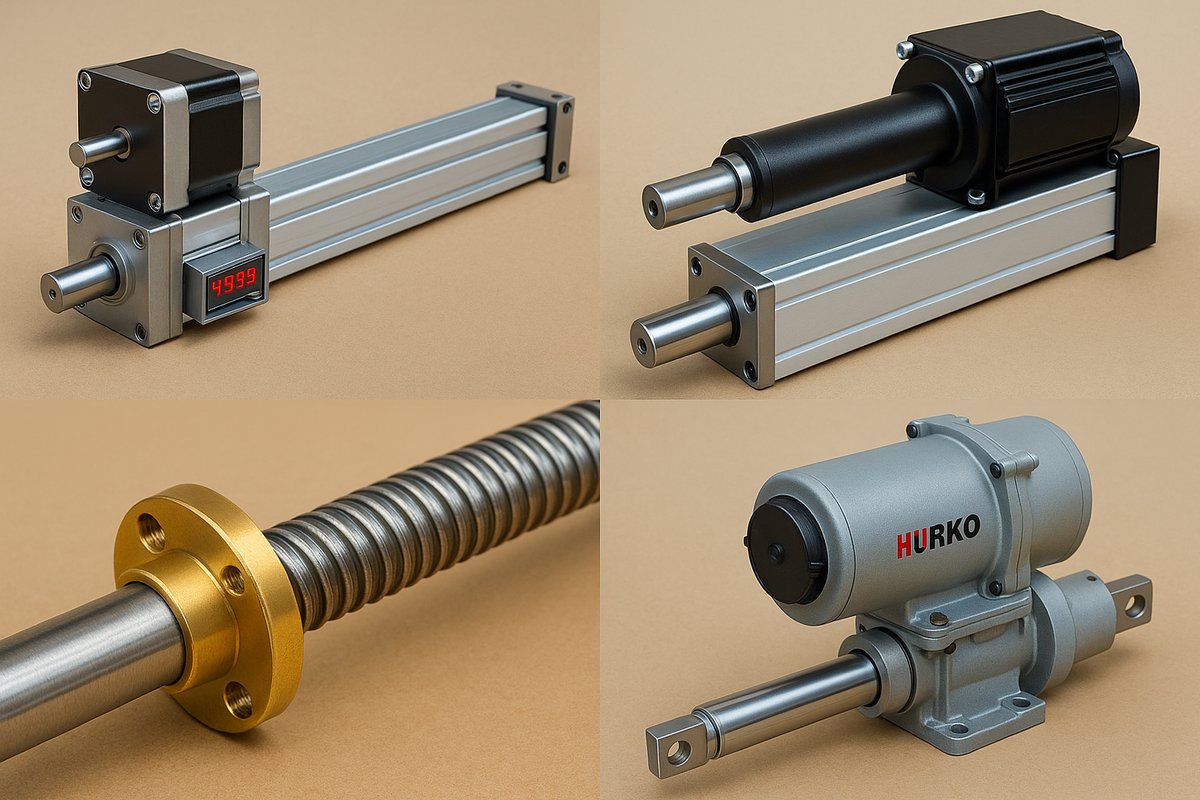

2. Tipos de actuadores y comparativa
| Tipo | Ventajas | Desventajas | Cuándo elegir |
|---|---|---|---|
| Eléctricos | Alta precisión, fácil integración con PLC/IoT, poco mantenimiento rollergrafics.com | Fuerza limitada vs.hidráulicos | Domótica, robots, seguimiento solar |
| Hidráulicos | Máxima fuerza, toleran ambientes hostiles aumaiberia.com | Requieren bombas, fugas, mantenimiento sucio | Prensas, maquinaria pesada |
| Neumáticos | Alta velocidad, costo moderado | Consumen aire comprimido, menor control de posición progressiveautomations.com | Pick-and-place, puertas industriales |
Tip: Para la mayoría de los proyectos maker y de automatización ligera, un actuador eléctrico de husillo o de correa suele ser la opción más práctica.
3. Cómo seleccionar tu actuador en 8 pasos
-
Carga (N / kgf). Calcula la fuerza pico y añade un 25 % de margen.
-
Carrera (mm). Define el recorrido necesario.
-
Velocidad (mm/s). Relaciona el paso del husillo y las RPM máximas.
-
Ciclo de trabajo. % de tiempo activo vs. reposo (importante para evitar sobrecalentamiento).
-
Voltaje y tipo de motor. 12 V DC para vehículos, 24 V DC o 220 V AC para industria; paso a paso si requieres micro-posicionamiento.
-
Retroalimentación. Potenciómetro integrado, encoder o sensor Hall si necesitas posicionamiento absoluto.
-
Entorno. IP 65 mínimo para exteriores; IP 67 en aplicaciones mineras.
-
Presupuesto. Un mini-actuador de 188 N cuesta ~CLP 36 000, mientras que uno de 6 000 N ronda CLP 104 000 en MercadoLibre listado.mercadolibre.cl.
4. Aplicaciones clave
-
Minería y faenas a cielo abierto: control de compuertas y ventilación.
-
Energía renovable: seguidores solares y helióstatos emplean actuadores eléctricos por su precisión y bajo mantenimiento progressiveautomations.com.
-
Manufactura y logística: mesas elevables, transportadores y pinzas robotizadas.
-
Domótica: apertura de ventanas, puertas corredizas, automatización de escritorios.
-
Makers & CNC: impresoras 3D, routers y cámaras motorizadas.
5. Proyecto DIY – Actuador lineal de 1000 N con motor paso a paso
Inspirado en tu propio requerimiento de mayo 2025, adaptado a un diseño de husillo + NEMA 23.
Bill of Materials (costos aproximados en CLP)
| Componente | Cant. | Precio/u | Total |
|---|---|---|---|
| Motor NEMA 23 (2.8 A) | 1 | 18 000 | 18 000 |
| Driver TMC2209 | 1 | 6 000 | 6 000 |
| Husillo TR8 × 8 (400 mm) | 1 | 8 000 | 8 000 |
| Acople flexible 5-8 mm | 1 | 2 000 | 2 000 |
| Perfil aluminio 2040 (450 mm) | 1 | 10 000 | 10 000 |
| Cojinete lineal LMK8UU | 2 | 1 500 | 3 000 |
| Finales de carrera | 2 | 1 000 | 2 000 |
| Piezas impresas 3D (soportes) | — | — | 4 000 |
| Total estimado | — | — | 53 000 |
Pasos de construcción
-
Maquinado del husillo y acople. Taladra a Ø5 mm el acople e instala el set-screw (ver tutorial Instructables) instructables.com.
-
Montaje mecánico. Atornilla la tuerca del husillo a la carroza impresa y fija los cojinetes LMK8UU en los extremos del perfil 2040.
-
Motor y driver. Conecta el NEMA 23 al TMC2209 en modo Uart; ajusta corriente a 1.5 A.
-
Control. Programa un ESP32 o Arduino con aceleración trapezoidal; usa micro-pasos x16 para suavidad.
-
Calibración. Configura límites en firmware con los microswitches.
-
Pruebas de carga. Incrementa la fuerza gradualmente hasta 1000 N (~100 kgf).
Tiempo de montaje: 3-4 horas con herramientas básicas.
6. Proveedores y precios en Chile
-
Rambal Ltda.: actuadores japoneses hasta 5 500 N y repuestos de husillo rambal.com.
-
MercadoLibre: 1000 N, carrera 150-500 mm, desde CLP 48 000 con entrega en Santiago articulo.mercadolibre.cl.
-
Cimech 3D: husillos y guías de alta precisión para proyectos CNC cimech3d.cl.
7. Tendencias 2025-2030
-
Actuadores “Smart-IC” con controlador y bus CAN/Modbus integrados.
-
Incremento anual de 3,7 % en mercado eléctrico lineal hasta 2033 globalgrowthinsights.com.
-
Mayor adopción en vehículos eléctricos (gestión térmica de baterías) y camas hospitalarias inteligentes.
-
Materiales composites y recubrimientos secos para reducir peso y mantenimiento.
8. Conclusiones y siguientes pasos
Los actuadores lineales son el “músculo” silencioso de la automatización moderna. Con una correcta selección —o fabricando el tuyo— puedes añadir movimiento preciso a proyectos industriales, domóticos o maker.
