Pinout de fuente para Commodore 64 y cómo hacer un adaptador con fuente switching
El Commodore 64 es una de las plataformas retro más queridas por la comunidad, pero su fuente de poder original es famosa por ser poco confiable y, en algunos casos, destructiva si falla. En este artículo, veremos el pinout original de su conector de alimentación y cómo construir un adaptador moderno seguro utilizando una fuente switching.

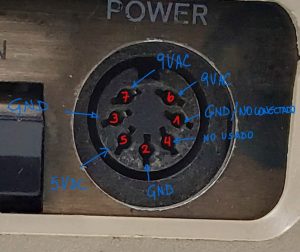

1. Pinout original del conector de alimentación del C64
El conector DIN de 7 pines del C64 incluye dos tensiones:
| Pin | Descripción | Voltaje | Uso principal |
|---|---|---|---|
| 1 | GND | 0 V | Tierra |
| 2 | GND | 0 V | Tierra |
| 3 | GND | 0 V | Tierra |
| 4 | +5 V DC | +5 V DC | Lógica principal |
| 5 | +5 V DC | +5 V DC | Lógica principal |
| 6 | +9 V AC | ~9 V | Reguladores internos |
| 7 | +9 V AC | ~9 V | Reguladores internos |
Importante: los pines 6 y 7 deben entregar corriente alterna (AC), ya que el C64 tiene reguladores internos que generan +12V y -5V a partir de ellos.
2. ¿Por qué reemplazar la fuente del C64?
- La fuente original sellada con resina puede sobrecalentarse y fallar sin previo aviso.
- Si el +5V DC sube más de lo permitido, puede destruir chips como el PLA o el VIC-II.
- Las fuentes switching modernas ofrecen mejor regulación, protección y eficiencia.
3. Cómo hacer un adaptador moderno seguro

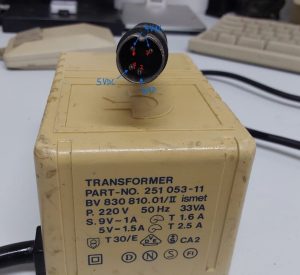

Opción 1: Fuente dual externa + adaptador DIN 7
Materiales:
- Fuente 5V DC regulada (2A mínimo) , Voltaje recibido por los pines 4 y 5 que están unidos internamente (lo comprobé con un multímetro)
- Transformador 9V AC (1A mínimo) o módulo AC 9V
- Conector DIN 7 macho
- Caja plástica, diodos de protección, fusibles
Esquema básico:
- Une el GND de ambas fuentes y distribúyelo a los pines 2 y 3.
- 5V DC al pin 4 y 5
- 9V AC a pines 6 y 7 (sin polaridad).
Consejo: mide siempre las salidas antes de conectar al C64. Usa protección por fusible y capacitores de filtrado.
Opción 2: Fuente ATX modificada (más complejo)
- Usar el riel de +5V y adaptadores de tensión.
- Se requiere transformador AC externo para mantener la doble tensión.
4. Recomendaciones de seguridad y prueba
- Verifica tensiones con multímetro sin conectar al C64.
- Carga de prueba: puedes usar una resistencia cerámica de 5 ohm 10W para 5V.
- Aísla bien todos los componentes y evita cables mal soldados.
- Evita conectar adaptadores genéricos chinos sin verificación.
5. Recursos y esquemas recomendados
- Diagrama pinout en RetroWiki
- Proyecto open-source de fuente segura para C64 (GitHub)
- Guía de Ray Carlsen sobre fuentes para C64 (inglés)
6. Conclusión
Restaurar o adaptar la fuente del Commodore 64 es una de las mejores formas de preservar tu equipo retro de forma segura. Conociendo el pinout y aplicando buenas prácticas, puedes disfrutar de tu C64 sin riesgos de dañar sus componentes internos.
¿Has hecho tu propio adaptador? ¡Compártelo con nosotros en gimptech74@gmail.com y publicaremos tu diseño en el blog!
